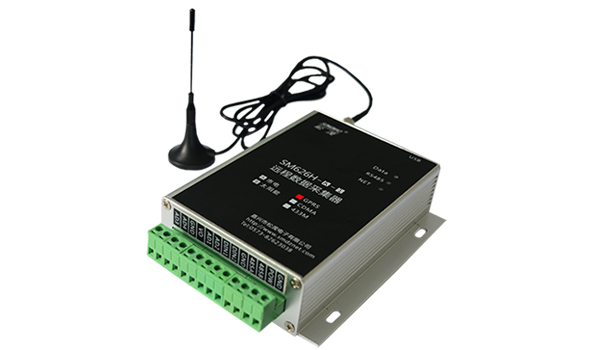

SM626H-A 市電數據采集器

說明書下載

如有特殊需求，產品可開發定制。

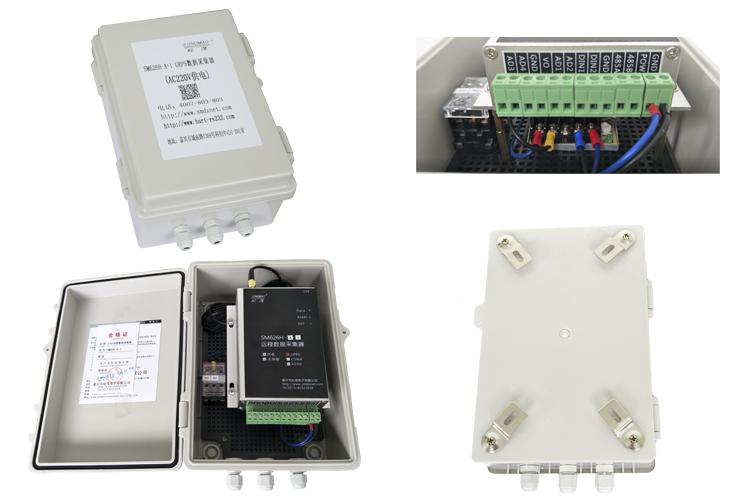

2.AC220V供電 GPRS數據采集器可選：

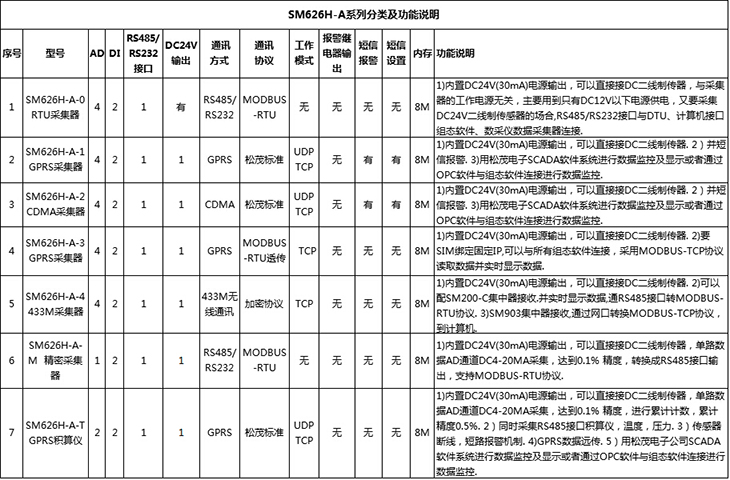

產品選型：

 一、  產品簡介
        SM626-A-1遠程數據采集器是集成數據采集與GPRS通訊于一體的高科技產品，是微型RTU系統。它以高檔ARM單片機為核心，由高精度運算放大器、接口芯片、看門狗電路、輸入輸出回路等組成，并且嵌入通信模塊。所構成的遠程數據采集RTU終端，具有性能穩定、性價比高等特點。

由于SM626-A-1遠程數據采集器是專為工業產品集成設計的，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了高質量保證。

二、產品性能
● 具有四路模擬量采集，12位高精度A/D同時采樣功能。
● 具有兩通道脈沖量計數功能及兩路開關量采樣功能。
● 具有一路DC 24V輸出，20mA驅動能力（專為二線傳感器供電）。
● 具有一路RS485接口，專用于RS485儀表通訊。
● USB接口用于設置參數。
● 可組態采集數據的參數類型、量程、起始點、上下限報警閥值及脈沖底度等。
● 可組態站號、時間、通訊參數等。
● 支持動態域名及固定IP。
● 支持數據傳輸?shù)腢DP或者TCP方式。
● 可組態模擬量及開關量GSM短信報警使能。
● 本地、遠程都可以查詢和設置所有運行參數。
● 具有斷電記憶功能，斷電后不需要重新設置參數。
● 配用大容量EEPROM，每分鐘保存一次數據，能夠保存一個月的歷史數據。
● 通訊收發及模塊狀態指示燈能清晰的指示采集器的工作態度。
● 支持GSM短信，可用短信進行參數查詢、參數設置及狀態查詢。

三、主要參數
● 安裝尺寸：長83 mm × 寬94 mm。
● 外殼尺寸：長123 mm × 寬105 mm × 高33 mm。
● 工作環境溫度：-20℃～+80℃。
● 儲存溫度：-25℃～+80℃。
● 電源輸入電壓：DC 9～24V。
● 模擬量輸入阻抗：250Ω，可以采集4～20mA，0～5V直流信號。
● 脈沖及開關量：輸入采用光電耦合隔離，輸入電壓DC 9～24V。
● 防護等級：IP65。

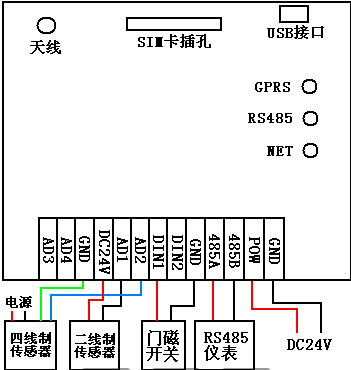

四、接線圖

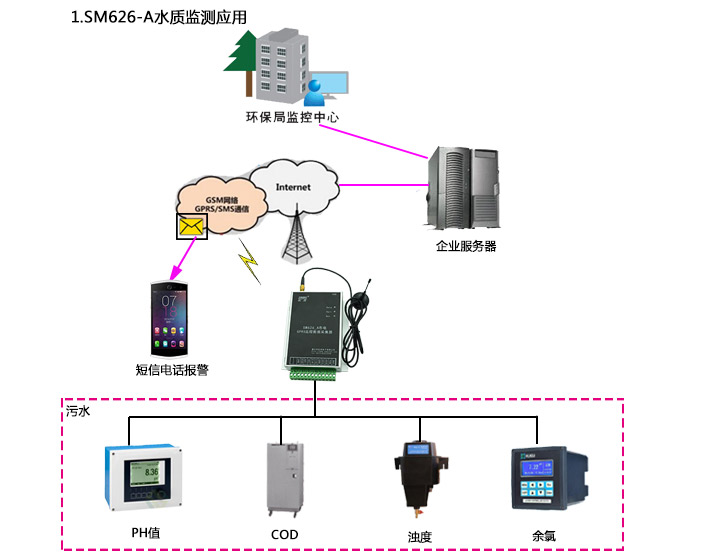

五、產品應用

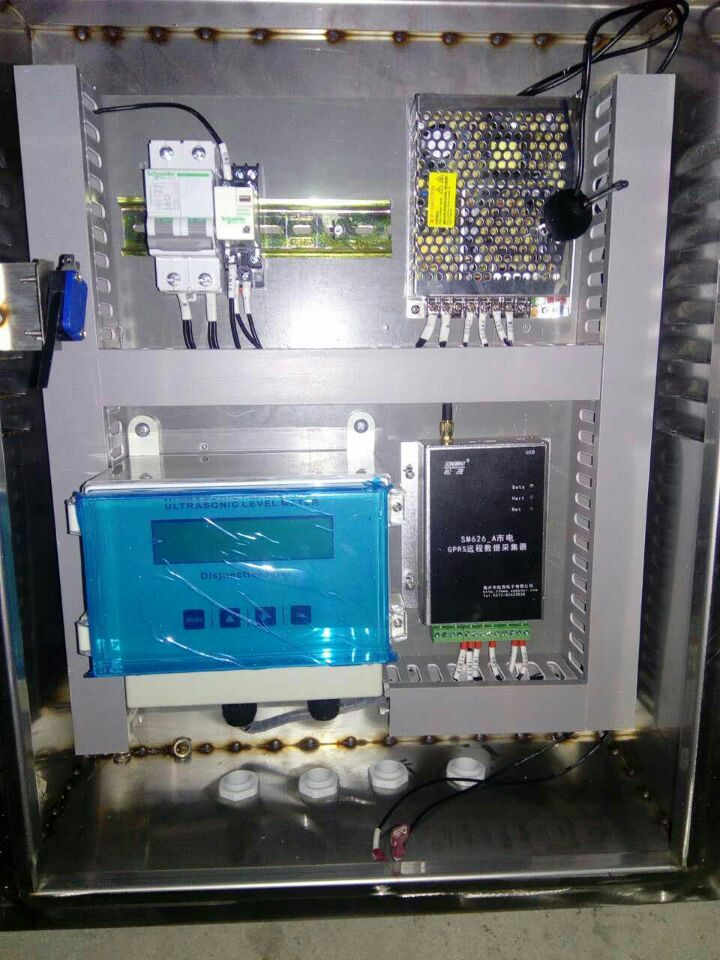

SM626H與超聲波物位計應用
